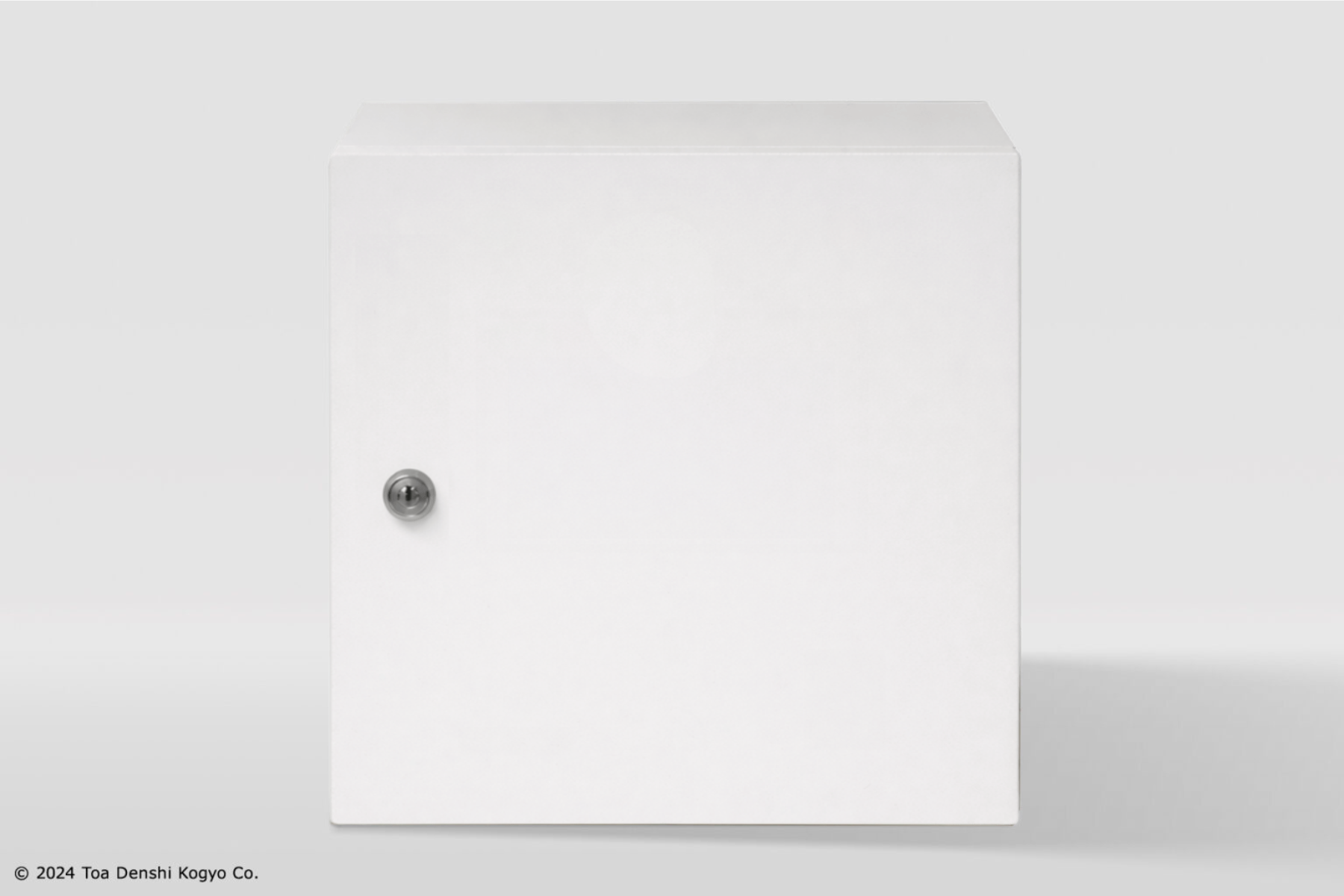

ACC1-(EB)
ACC1 エリア拡張BOX
manager
製品特徴
- 空調課金制御盤 ACC1, -Bの１エリアを最大16C接点まで拡張する事が可能。16C接点は最大4グループに分ける事が出来、各グループ4C接点で拡張できます。
- 停電等の理由により、本機に電源が供給できなくなった場合にも、各C接点に搭載された16個の各スイッチを手動で入れる事により、運転中のリレーの接点状態と同様になり、接続されているGHP空調を稼働させる事が出来ます。
主な接続機器
- 体育館、武道場、スタジオなど
接続機器・設置実例（一例）
上部 ACC1
下部 ACC1-(EB)
製品仕様
| 寿命 | 制御出力リレー：開閉10万回 |
|---|---|
| 出力 | リレー接点出力 4系統(各系統ともにC接点出力) 接点定格負荷：DC24V 1A(低後負荷時) 適用最小負荷：DC5V 1ｍA(P水準、参考値) |
| 取付方法 | 耐力壁への壁面固定 |
| 外形寸法 | 400mm(W) x 400mm(H) x 200mm(D)※突起部分は含みません |
| 重量 | 約9kg |
| ACアダプター | 入力：AC100-240V 50/60Hz 0.9A、出力：DC12V 3.0A |
| 使用環境 | 屋内専用、温度 5℃ ～ 40℃、湿度 35% ～ 85% （結露、結氷なきこと） |
| 絶縁抵抗 | DC500V 50MΩ以上 |
| 耐電圧 | AC1000V／1分間（充電部－非充電部） |
| 静電気耐力 | 8KV以上(IEC 61000-4-2 準拠) |
| カラー | マンセル値 2.5Y9/1 日本塗装工業会 22-90B 溶剤焼付塗装 半艶 |
| 耐ノイズ | モード：ノーマルモード、コモンモード パルス幅：1μSec パルス高：±1200V 位相：0～360° 3分間重畳し誤作動無き事 |
